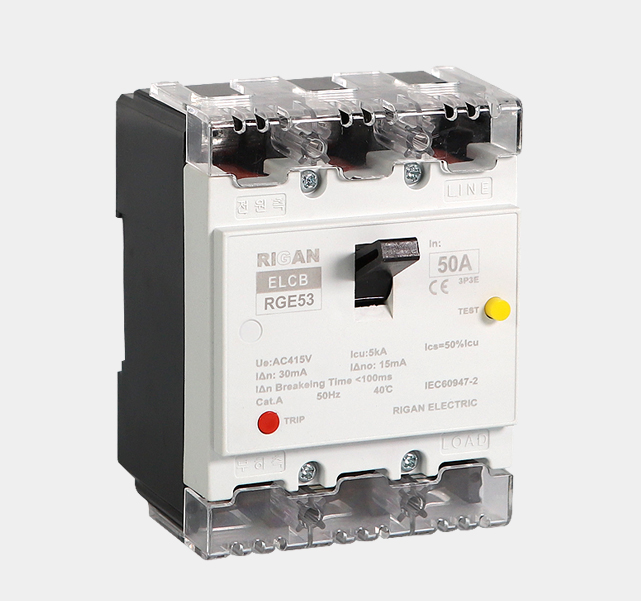

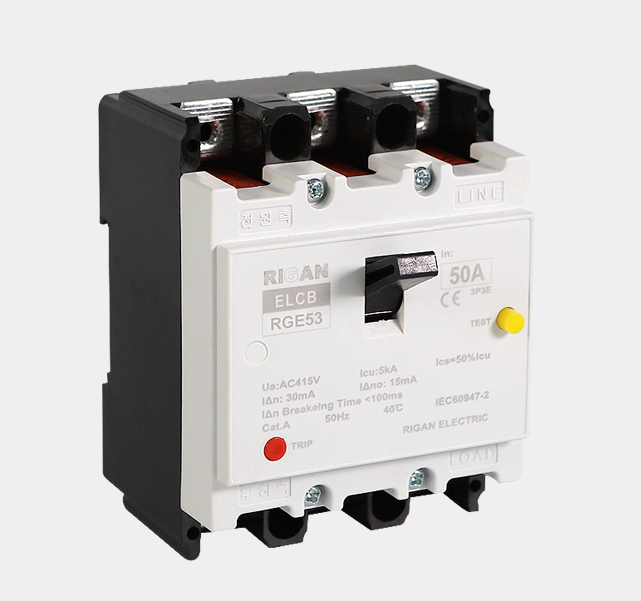

RGE53
概述
RGE50 漏电断路器（以下简称断路器）, 其额定绝缘电压为690V，适用于交流50Hz/60Hz, 额定工作电压460V及以下 ,额定工作电流 15A 至 50A的电路中, 断路器除具有过载及短路保护功能外，也可作人身触电及设备漏电保护之用，还可防止因设备绝缘损坏产生接地故障而引起的火灾危险。
断路器可垂直安装，亦可水平安装。
断路器具有隔离功能，相应的符号为：
。
断路器符合下列标准
GB14048.1 低压开关设备和控制设备——第一部分：总则
GB/T14048.2 低压开庆设备和控制设备 ——第二部分：断路器
正常工作条件
周围空气温度不高过+40℃和不低于-5℃，且在24h内的平均温度不超过+35℃。
安装地点的海拔不超过2000m。
安装地点的空气相对湿度在最高温度为+40℃时不超过50%，在较低温度下可以允许的较高的相对湿度，例如20℃时达90%。对于温度变化偶尔产生的凝露应采取特殊措施。
污染等级为3级。
断路器主电路安装类别为Ⅲ，其余辅助电路、控制电路安装类别为Ⅱ。
断路器适用于电磁环境A。
断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方。
断路器应安装在没有雨雪侵袭地方。
主要技术性能指标
壳架 | 50 | ||
型号 | RGE52 | RGE53 | |
极数 | 2P2E | 3P3E | |
接线方式 | 1Φ2W | 3Φ3W | |
额定电流(A) In | 15、20、30、40、50 | 15、20、30、40、50 | |
额定绝缘电压(VAC) Ui | 690 | 690 | |
额定冲击耐受电压(V) Uimp | 6000 | 6000 | |
额定工作电压 (VAC) Ue | 230 | 460 | |
额定极限短路分断能力 (kA) Ic | AC230V | 5 | / |
AC460V | / | 5 | |
额定运行短路分断能力 (%Icu) | 50 | 50 | |
使用类别 | A | A | |
额定剩余动作电流(mA) I△n |
|
| |
剩余动作电流时间 (sec) | ≯0.1 | ≯0.1 | |
保护功能 | 漏电 | √ | √ |
过载 | √ | √ | |
短路 | √ | √ | |
过电流脱扣类型 | 压磁式 | 压磁式 | |
短路保护动作电流（A） | (8-16)In | (8-16)In | |
符合标准 | IEC60947-2 | IEC60947-2 | |
操作性能(次数) | 机械寿命 | 8500 | 8500 |
电气寿命 | 1500 | 1500 | |
外形尺寸（mm） | L | 96 | 155 |
W | 50 | 75 | |
H | 60 | 60 | |
固定方式 | 螺丝固定/导轨安装 | 螺丝固定/导轨安装 | |
附件 | 端子保护罩 | ■ | ■ |
15,30
15,30
外形尺寸和安装尺寸

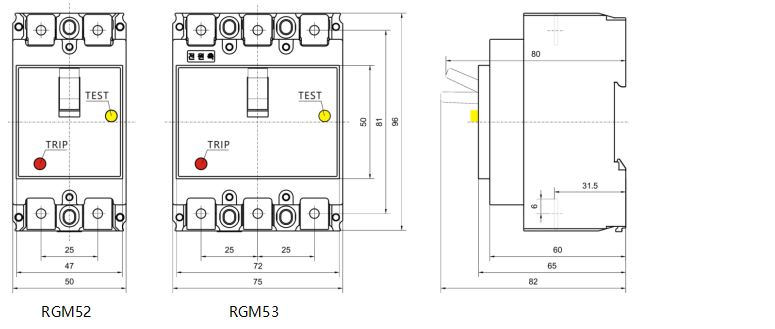

外形尺寸

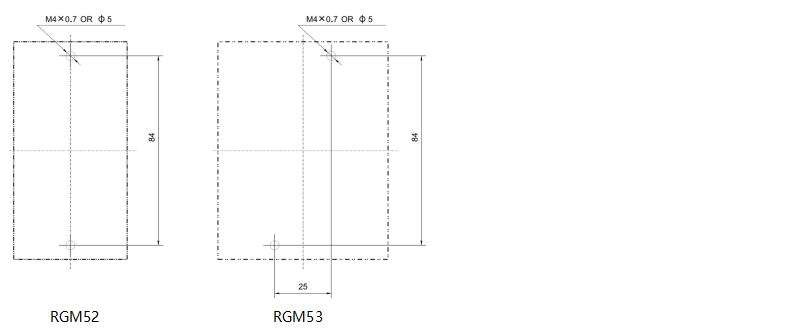

安装尺寸
