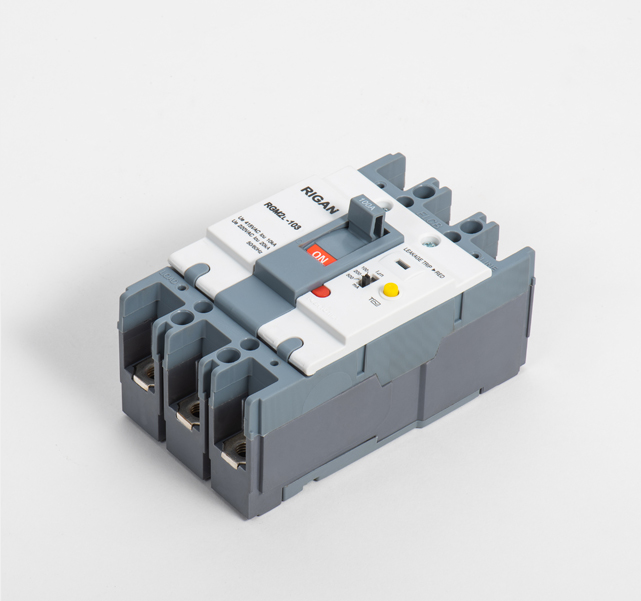

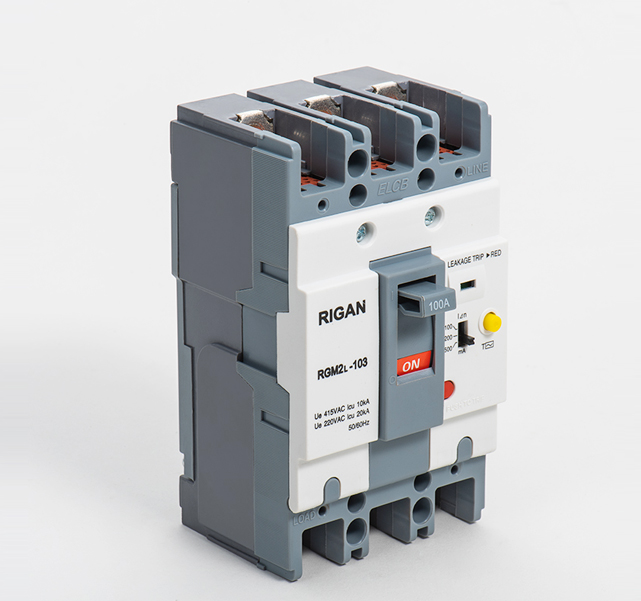

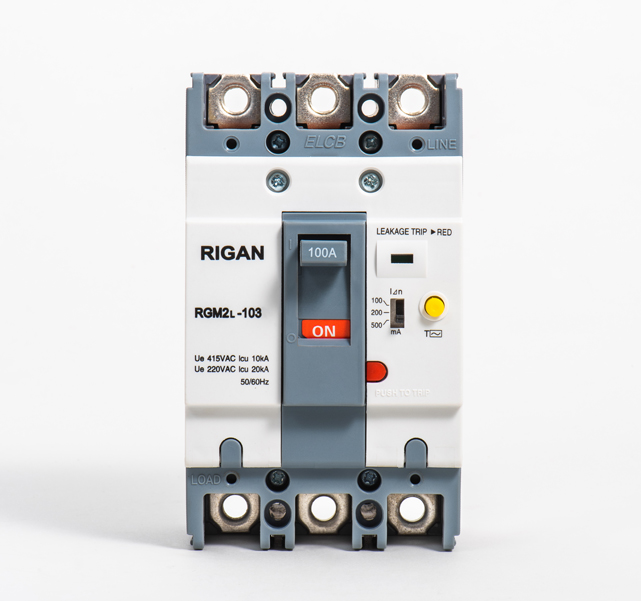

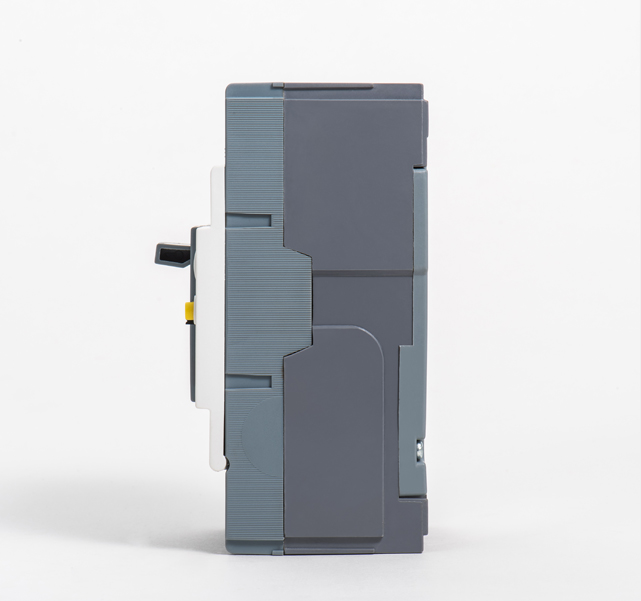

RGM2L-103
概述
RGM2L-100 漏电断路器（以下简称断路器）, 其额定绝缘电压为690V, 适用于交流50Hz/60Hz, 额定工作电压415V及以下 ,额定工作电流 20A 至 100A的电路中, 断路器除具有过载及短路保护功能外，也可作人身触电及设备漏电保护之用，还可防止因设备绝缘损坏产生接地故障而引起的火灾危险。
断路器可垂直安装，亦可水平安装。
断路器具有隔离功能，相应的符号为：
。
断路器符合下列标准
GB14048.1 低压开关设备和控制设备——第一部分：总则
GB/T14048.2 低压开庆设备和控制设备 ——第二部分：断路器
正常工作条件
周围空气温度不高过+40℃和不低于-5℃，且在24h内的平均温度不超过+35℃。
安装地点的海拔不超过2000m。
安装地点的空气相对湿度在最高温度为+40℃时不超过50%，在较低温度下可以允许的较高的相对湿度，例如
20℃时达90%。对于温度变化偶尔产生的凝露应采取特殊措施。
污染等级为3级。
断路器主电路安装类别为Ⅲ，其余辅助电路、控制电路安装类别为Ⅱ。
断路器适用于电磁环境A。
断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方。
断路器应安装在没有雨雪侵袭地方。
结构介绍
主要技术性能指标
壳架 | 100 | ||||
型号 | RGM2L-102 | RGM2L-103 | RGM2L-104 | ||
极数 | 2 | 3 | 4 | ||
额定电流（A） In | 20、30、40、50、60、75、100 | ||||
额定绝缘电压（V） Ui | AC690 | ||||
额定冲击耐受电压 （V） Uimp | 6000 | ||||
额定工作电压 (VAC) Ue | AC230 | AC230/415 | AC230/415 | ||
额定极限短路分断能力 （kA) Icu | AC230V | 25 | 25 | 25 | |
AC415V | / | 10 | 10 | ||
额定运行短路分断能力 Ics（%Icu） | 50 | ||||
额定剩余短路分断能力 I△m（%Icu） | 25 | ||||
飞弧距离 （mm） | ≯50 | ||||
使用类别 | A | ||||
额定剩余动作电流 I△n（mA） | 固定式 | 30、100、200、500 | |||
可调节 | 100/200/500 | ||||
额定剩余不动作电流 I△no(mA) | 0.5I△n | ||||
最大断开时间 2I△n(s) | 0.1 | ||||
过电流脱扣类型 | 压磁式 | ||||
短路保护动作电流 (A) | (8~16)In | ||||
符合标准 | GB14048.2 | ||||
操作性能 (次数) | 机械寿命 | 8500 | |||
电寿命 | 1500 | ||||
外形尺寸（mm） |
| L | 130 | ||
W | 50 | 75 | 100 | ||
H | 60 | ||||
注1：RGM2L-100断路器不允许反向接线，只允许进线端与电源侧连接，负载端与负载连接。
注2：RGM2 L -103 和 RGM2 L -104 漏电跳闸装置的电子电路采用A、C相供电。
注3：RGM2L-104 断路器的N极不允许与PEN线和PE线连接，否则会造成断路器误动作。
注4：当RGM2L-103 断路器接三相负载时，负载不能有零线，否则断路器会误动作。
外形尺寸和安装尺寸
外形尺寸
延伸导体尺寸
面板开孔尺寸
