RGL32L

RGL32L 漏电断路器(以下简称断路器), 其额定绝缘电压为300V,适用于交流50Hz/60Hz, 额定工作电压230V及以下 ,额定工作电流 15A 至 32A的电路中, 断路器具有保护人体不触电、保护设备不漏电的功能,并能防止设备绝缘问题引起火灾。断路器可垂直安装,亦可水平安装。
Service hotline86-137-7773-8060 +86-577-89051920
Ask Ouote Now

GENERAL

RGL32L 漏电断路器(以下简称断路器), 其额定绝缘电压为300V,适用于交流50Hz/60Hz, 额定工作电压230V及以下 ,额定工作电流 15A 至 32A的电路中, 断路器具有保护人体不触电、保护设备不漏电的功能,并能防止设备绝缘问题引起火灾。

断路器可垂直安装,亦可水平安装。


断路器符合下列标准

GB16916.1 家用和类似用途的不带过电流保护的剩余电流动作断路器(RCCB)第1部分:一般规则


NORMAL SERVICE AND MOUNTING CONDTIONS

周围空气温度不高过+40℃和不低于-5℃,且在24h内的平均温度不超过+35℃。

安装地点的海拔不超过2000m。

安装地点的空气相对湿度在最高温度为+40℃时不超过50%,在较低温度下可以允许的较高的相对湿度,例如

20℃时达90%。对于温度变化偶尔产生的凝露应采取特殊措施。

污染等级为3级。

断路器主电路安装类别为Ⅲ,其余辅助电路、控制电路安装类别为Ⅱ。

断路器适用于电磁环境A。

断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方。

断路器应安装在没有雨雪侵袭地方。


主要技术性能指标

    壳架

30

    型号

RGL32L

    极数 2
    接线方式1Φ2W

    额定电流(A)                 In

15(16),20,30(32)

    额定绝缘电压(VAC)           Ui

300

    额定冲击耐受电压(V)         Uimp

4000

    额定工作电压 (VAC)         Ue

230

    通断能力(A)               Im

500

    限制短路电流(A)           Inc

1500

    额定剩余动作电流(mA) I△nimage.png15,30
    额定剩余不动作电流(mA) I△n50%I△n
    剩余电流动作时间 (sec)≯0.1

    符合标准

GB16916.1

    操作性能(次数)

    机械寿命8500
    电气寿命1500

外形尺寸 (mm)

    L

70
    W32
    H136
    H238
    H51
    固定方式螺丝固定

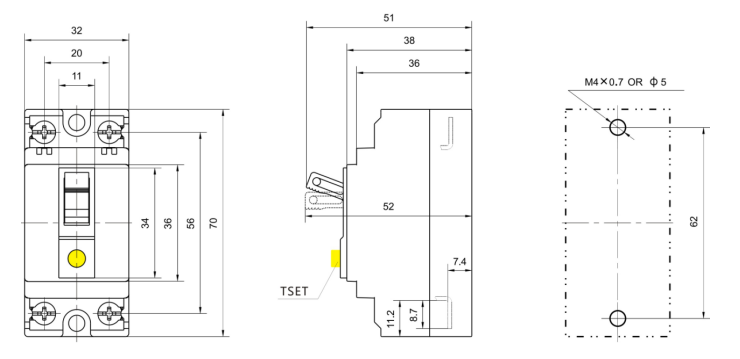

外形尺寸和安装尺寸
