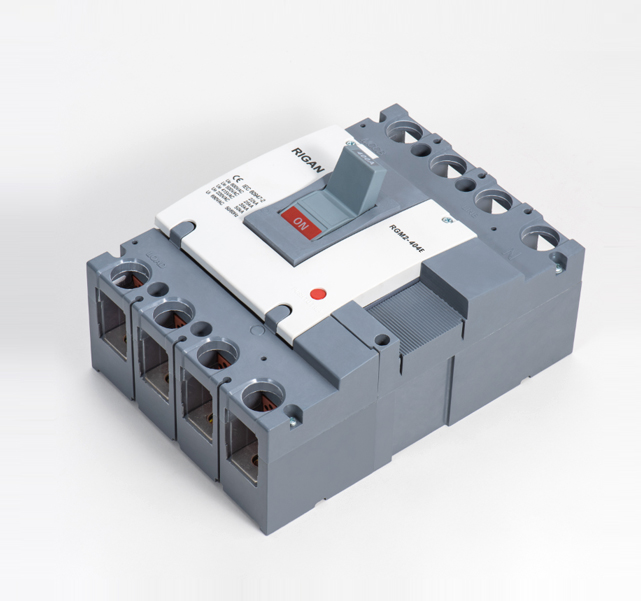

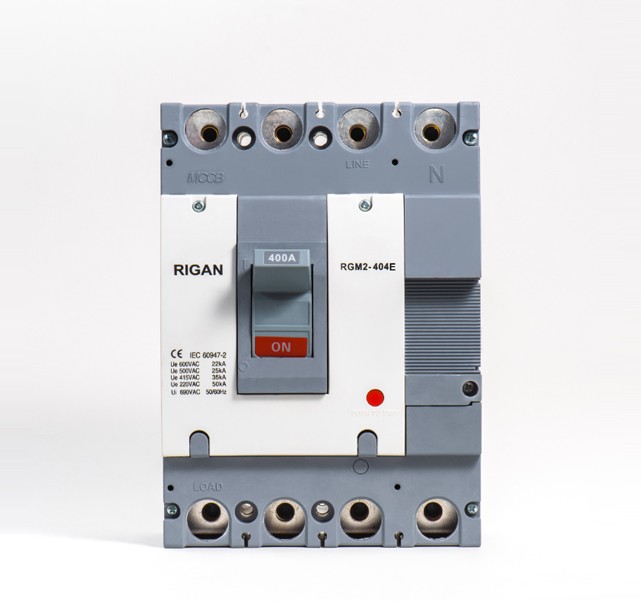

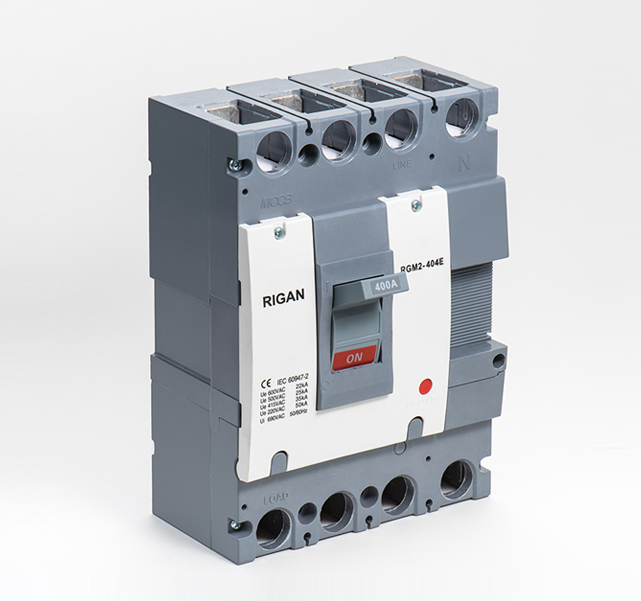

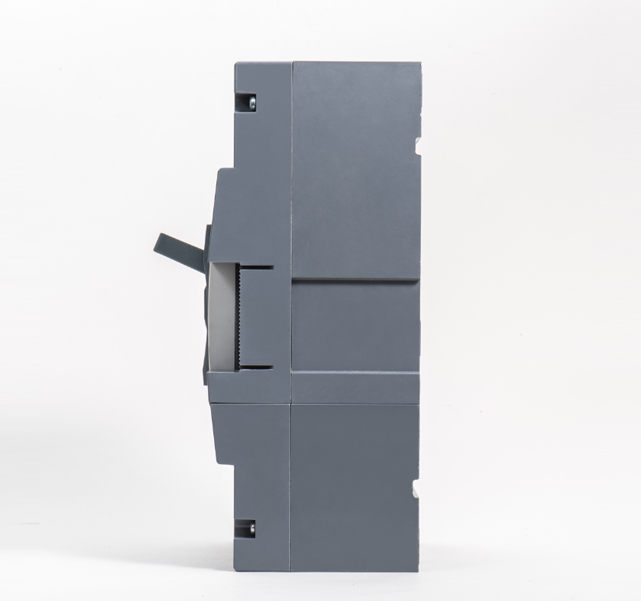

RGM2-404

RGM2-400塑壳断路器(以下简称断路器), 其额定绝缘电压为690V,适用于交流50Hz/60Hz, 额定工作电压600V及以下 ,额定工作电流 250A 至 400A的电路中, 断路器起不频繁的通断作用,断路器具有过载和短路保护装置,以保护电路和电力设备不受损坏。断路器按额定短路分断能力最大值(Icu)分为E/S型。断路器可垂直安装,亦可水平安装。
Service hotline86-137-7773-8060 +86-577-89051920
Ask Ouote Now

GENERAL

RGM2-400塑壳断路器(以下简称断路器), 其额定绝缘电压为690V,适用于交流50Hz/60Hz, 额定工作电压600V及以下 ,额定工作电流 250A 至 400A的电路中, 断路器起不频繁的通断作用,断路器具有过载和短路保护装置,以保护电路和电力设备不受损坏。

断路器按额定短路分断能力最大值(Icu)分为E/S型。

断路器可垂直安装,亦可水平安装。

断路器具有隔离功能,相应的符号为:image.png 。

断路器符合下列标准

GB14048.1 低压开关设备和控制设备——第一部分:总则

GB/T14048.2  低压开庆设备和控制设备 ——第二部分:断路器


正常工作条件

周围空气温度不高过+40℃和不低于-5℃,且在24h内的平均温度不超过+35℃。

安装地点的海拔不超过2000m。

安装地点的空气相对湿度在最高温度为+40℃时不超过50%,在较低温度下可以允许的较高的相对湿度,例如

20℃时达90%。对于温度变化偶尔产生的凝露应采取特殊措施。

污染等级为3级。

断路器主电路安装类别为Ⅲ,其余辅助电路、控制电路安装类别为Ⅱ。

断路器适用于电磁环境A。

断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方。

断路器应安装在没有雨雪侵袭地方。


主要技术性能指标

   壳架400
   型号RGM2-402E
RGM2-403ERGM2-404ERGM2-402SRGM2-403SRGM2-404S
   极数234234
   额定电流(A)                 In250、300、350、400250、300、350、400

   额定绝缘电压(VAC)           Ui

AC690AC690
   额定冲击耐受电压(V)         Uimp60006000
   额定工作电压 (VAC)         UeAC600AC600

   额定极限短路分断能力   (kA) Icu

230V
353535505050
415V252525353535
500V181818252525
600V181818222222
   额定运行短路分断能力     Ics (%Icu)5050

   飞弧距离(mm)

≯100≯100
   使用类别AA
   过电流脱扣类型热磁式热磁式
   短路保护动作电流(A)

GB/T14048.2

GB/T14048.2

  操作性能(次数)

机械寿命

40004000
电气寿命10001000
   外形尺寸(mm)图片1.pngL
257257
W140140185140140185
H113113


外形尺寸和安装尺寸

外形尺寸



连接导体尺寸



配电盘安装尺寸
