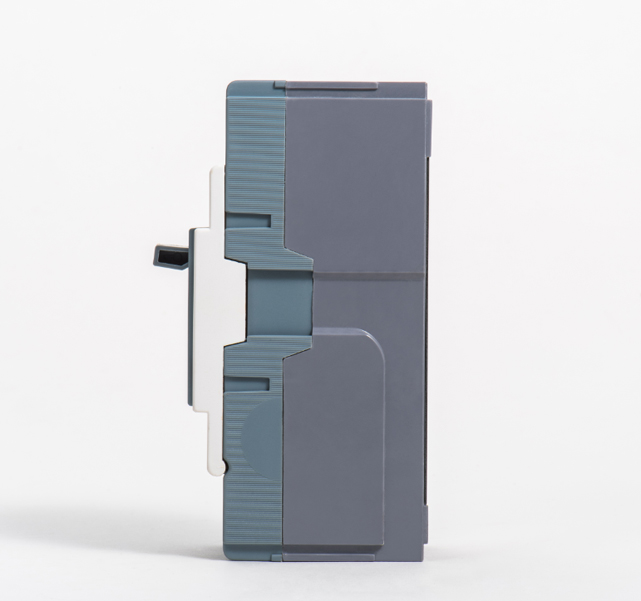

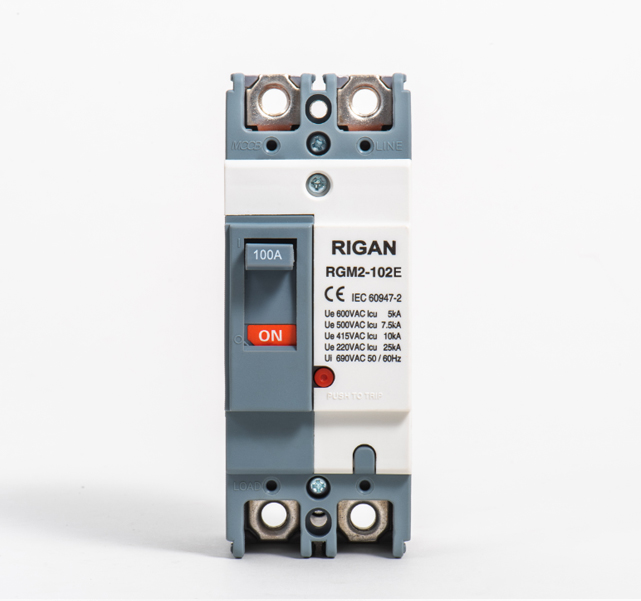

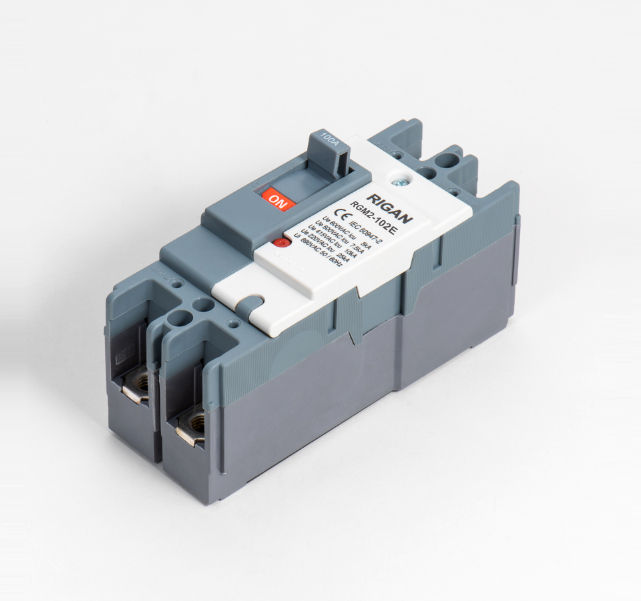

概述

RGM2-100塑壳断路器（以下简称断路器）, 其额定绝缘电压为690V，适用于交流50Hz/60Hz, 额定工作电压600V及以下 ,额定工作电流 20A 至 100A的电路中, 断路器起不频繁的通断作用，断路器具有过载和短路保护装置，以保护电路和电力设备不受损坏。

断路器按额定短路分断能力最大值(Icu)分为E/S型。

断路器可垂直安装，亦可水平安装。

断路器具有隔离功能，相应的符号为： 。

断路器符合下列标准

GB14048.1 低压开关设备和控制设备——第一部分：总则

GB/T14048.2  低压开庆设备和控制设备 ——第二部分：断路器

正常工作条件

周围空气温度不高过+40℃和不低于-5℃，且在24h内的平均温度不超过+35℃。

安装地点的海拔不超过2000m。

安装地点的空气相对湿度在最高温度为+40℃时不超过50%，在较低温度下可以允许的较高的相对湿度，例如

20℃时达90%。对于温度变化偶尔产生的凝露应采取特殊措施。

污染等级为3级。

断路器主电路安装类别为Ⅲ，其余辅助电路、控制电路安装类别为Ⅱ。

断路器适用于电磁环境A。

断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方。

断路器应安装在没有雨雪侵袭地方。

主要技术性能指标

壳架			100
型号			RGM2-102E	RGM2-103E	RGM2-104E	RGM2-102S	RGM2-103S	RGM2-104S
极数			2	3	4	2	3	4
额定电流(A)                 In			20、30、40、50、60、75、100			20、30、40、50、60、75、100、125
额定绝缘电压(VAC)           Ui			AC690			AC690
额定冲击耐受电压(V)         Uimp			6000			6000
额定工作电压 (VAC)         Ue			AC600			AC600
额定极限短路分断能力   (kA) Icu		230V	25	25	25	50	50	50
		415V	/	10	10	/	25	25
		500V	/	7.5	7.5	/	14	14
		600V	/	5	5	/	10	10
额定运行短路分断能力     Ics (%Icu)			50			50
飞弧距离（mm）			≯50			≯50
使用类别			A			A
过电流脱扣类型			压磁式			压磁式
短路保护动作电流(A)			(8~16)In			(8~16)In
执行标准			GB/T14048.2			GB/T14048.2
操作性能(次数)	机械寿命		8500			8500
	电气寿命		1500			1500
外形尺寸(mm)		L	130			155
		W	50	75	100	60	90	120
		H	60			60

外形尺寸和安装尺寸

E 型外形尺寸

E 型外形尺寸

E 型连接导体尺寸

S 型外形尺寸

S 型连接导体尺寸

S 型配电盘安装尺寸
