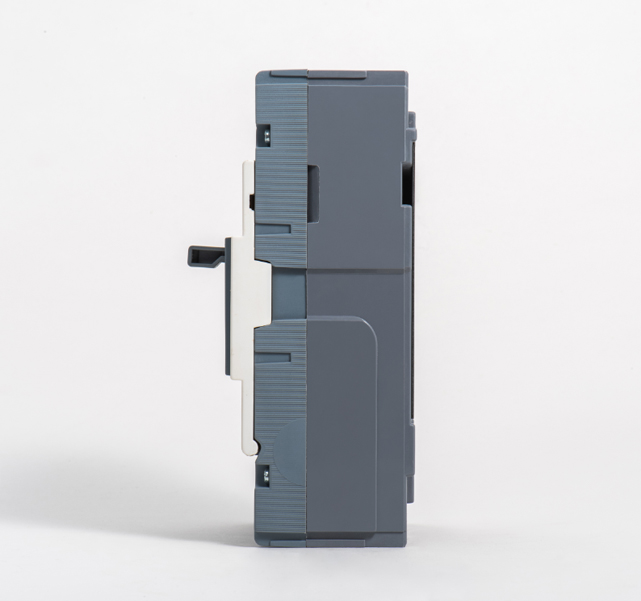

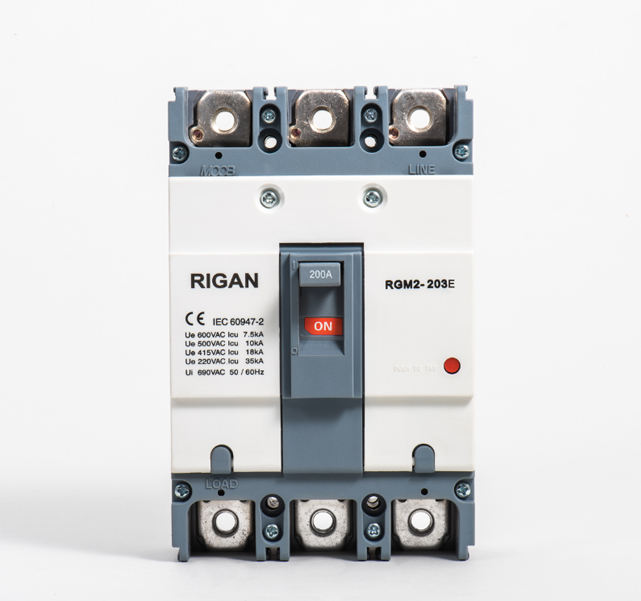

概述
RGM2-250塑壳断路器（以下简称断路器）, 其额定绝缘电压为690V，适用于交流50Hz/60Hz, 额定工作电压600V及以下 ,额定工作电流 125A 至 250A的电路中, 断路器起不频繁的通断作用，断路器具有过载和短路保护装置，以保护电路和电力设备不受损坏。

断路器按额定短路分断能力最大值(Icu)分为E/S/型。

断路器可垂直安装，亦可水平安装。

断路器具有隔离功能，相应的符号为： 。

断路器符合下列标准

GB14048.1 低压开关设备和控制设备——第一部分：总则

GB/T14048.2  低压开庆设备和控制设备 ——第二部分：断路器

正常工作条件

周围空气温度不高过+40℃和不低于-5℃，且在24h内的平均温度不超过+35℃。

安装地点的海拔不超过2000m。

安装地点的空气相对湿度在最高温度为+40℃时不超过50%，在较低温度下可以允许的较高的相对湿度，例如

20℃时达90%。对于温度变化偶尔产生的凝露应采取特殊措施。

污染等级为3级。

断路器主电路安装类别为Ⅲ，其余辅助电路、控制电路安装类别为Ⅱ。

断路器适用于电磁环境A。

断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方。

断路器应安装在没有雨雪侵袭地方。

主要技术性能指标

壳架			250
型号			RGM2-202E	RGM2-203E	RGM2-204E	RGM2-202S	RGM2-203S	RGM2-204S
极数			2	3	4	2	3	4
额定电流(A)                 In			125、150、175、200、225、250			125、150、175、200、225、250
额定绝缘电压(VAC)           Ui			AC690			AC690
额定冲击耐受电压(V)         Uimp			6000			6000
额定工作电压 (VAC)         Ue			AC600			AC600
额定极限短路分断能力   (kA) Icu		230V	35	35	35	50	50	50
		415V	18	18	18	25	25	25
		500V	10	10	10	14	14	14
		600V	7.5	7.5	7.5	10	10	10
额定运行短路分断能力     Ics (%Icu)			50			50
飞弧距离（mm）			≯50			≯50
使用类别			A			A
过电流脱扣类型			热磁式			热磁式
短路保护动作电流(A)			GB/T14048.2			GB/T14048.2
操作性能(次数)	机械寿命		7000			7000
	电气寿命		1000			1000
外形尺寸(mm)		L	165			165
		W	105	105	140	105	105	140
		H	60			60

外形尺寸和安装尺寸

外形尺寸

连接导体尺寸

配电盘安装尺寸
